1. 模型项目概述

变电站是电力输配网络的核心枢纽，承担着电网联络、电压等级变换、电能汇集分配、潮流调控、故障保护隔离等关键作用，是保障区域电力稳定供应的核心节点。受高压安全管控要求，真实变电站属于高危生产区域，非工作人员难以进入，且站内设备繁多、管线构架交错，新人、学生、外单位考察人员很难快速建立全站系统认知。

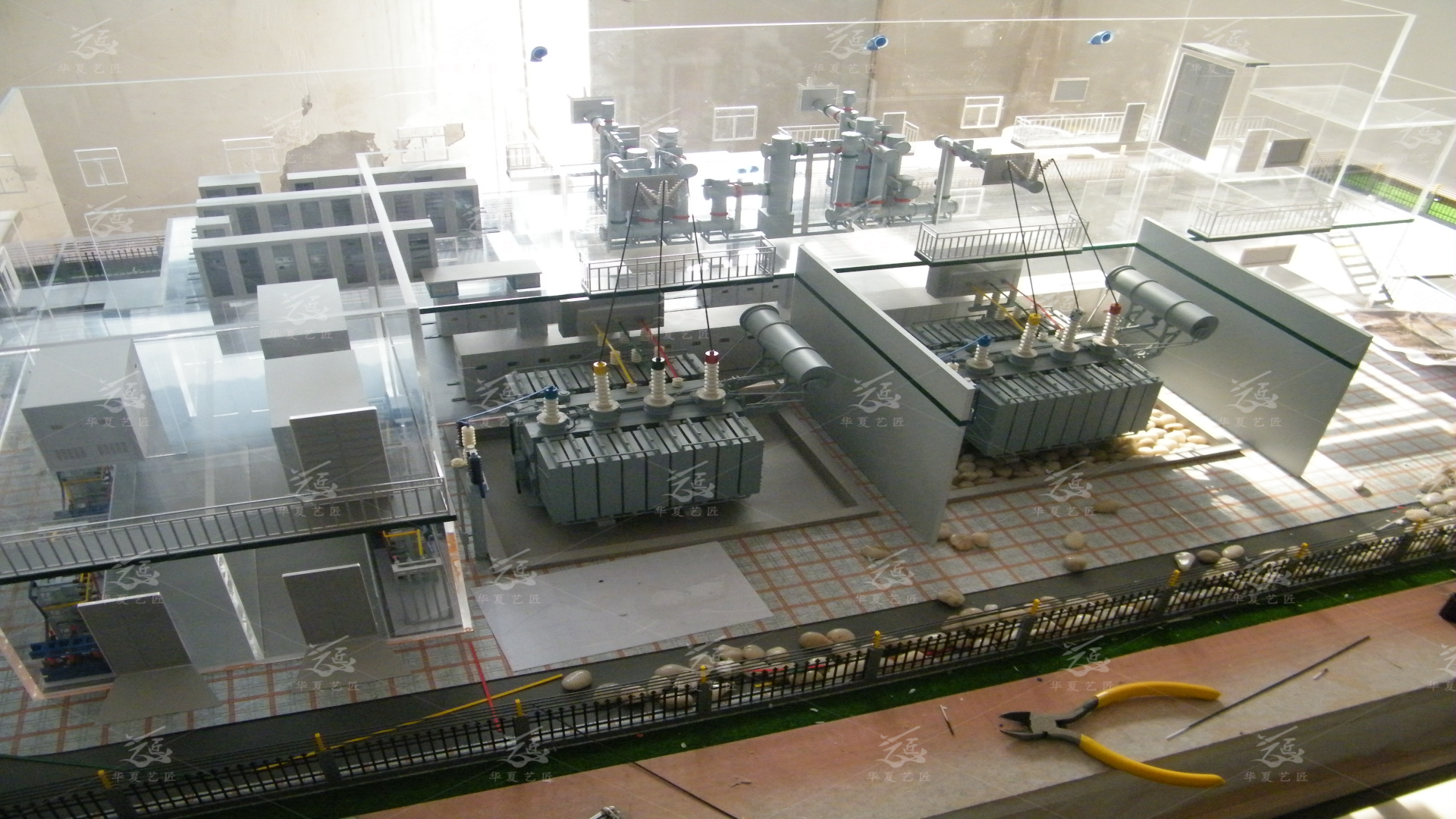

本仿真沙盘为定制化高精度工业仿真模型，以真实投运高压变电站原型为蓝本，按固定比例等比缩放制作，完整还原变电站整体总图规划、功能分区、设备布置、建筑样式、场地工艺、安全防护体系。沙盘整体采用分区模块化布局，清晰划分主变压器设备区、高压配电装置区、主控及二次综合楼区、附属配电辅助用房区、运维巡检通道、防火隔离区域、外围安防隔离区，所有设备相对位置、安全净距、防火分区设计均满足《变电站总布置设计技术规程》等国标要求。模型整体结构稳固，上部配备透明防尘防护罩，既能保护精细微缩零部件，防止磕碰落灰，又支持 360° 多角度观摩，适配展厅静态展示、现场讲解、拍摄素材、实训授课等多元使用场景。模型预留智能化升级接口，后期可加装灯带、动态流光线路、语音讲解、触控开关，升级为动态演示沙盘，模拟电能传输、设备带电运行效果。

2. 沙盘各分区、设备细节复刻说明

（1）主变压器核心区域

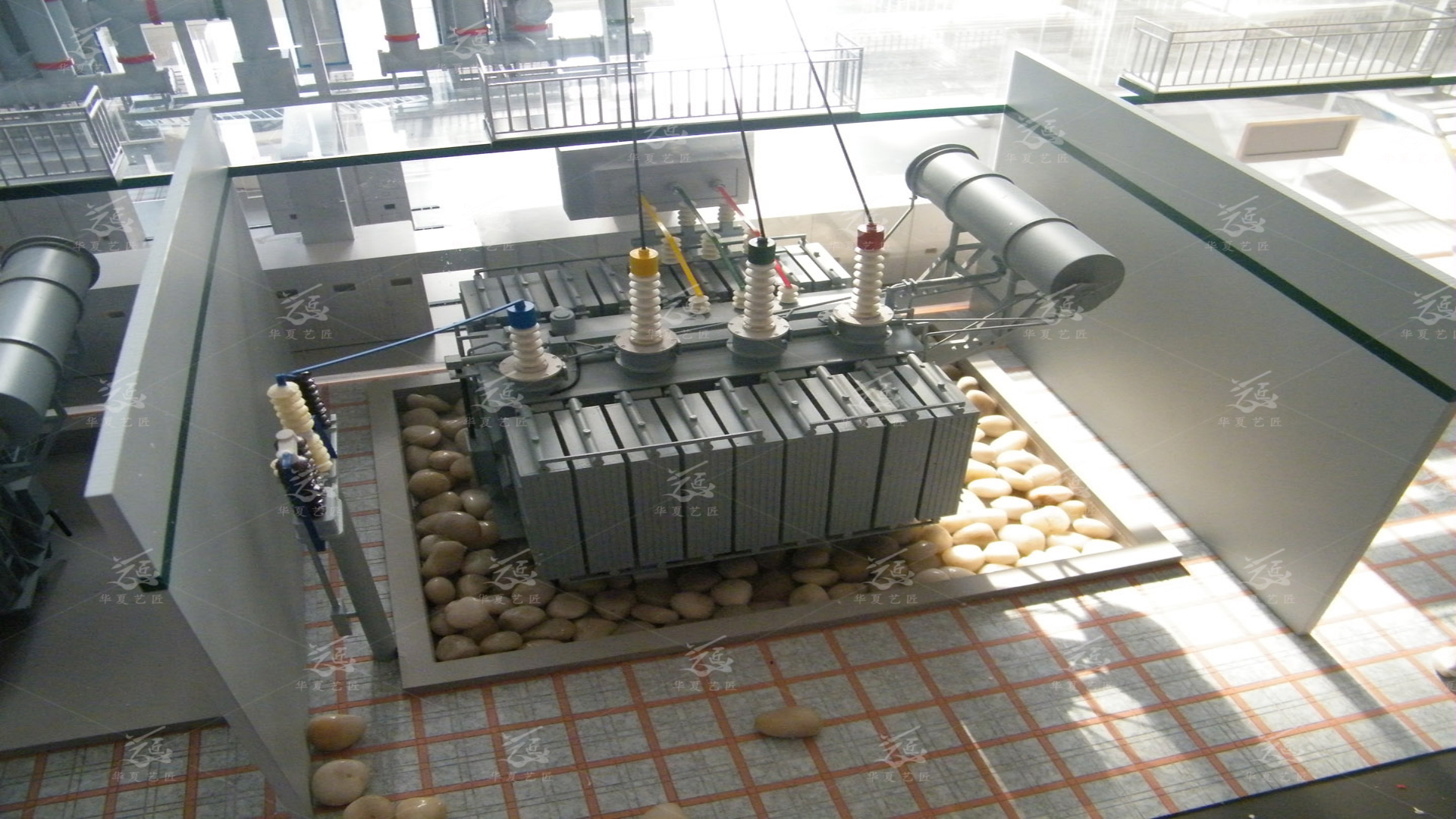

主变压器是变电站的核心变换设备，也是沙盘的视觉重点。沙盘内精细还原多台大型油浸式主变压器，完整复刻变压器油箱、散热片阵列、高压引出套管、低压套管、绝缘瓷瓶、分接开关结构、接地引线、油枕等构件，色彩、形态、相对位置高度还原实物。每一台主变底部设置专用防火卵石隔离垫层，严格还原真实变电站主变防火防爆设计：一旦发生变压器漏油起火，卵石层起到储油、隔火、阻燃作用，是电力消防安全的典型设计。主变周边设置检修操作空间、安全隔离矮墙，模拟主变检修、吊装作业的场地条件，还原大型变电设备运维作业边界。

（2）高压配电装置区

配电装置区域包含高压母线构架、支撑绝缘子、高压瓷瓶、高压连接管线、引线、隔离开关、接地开关等一次高压设备，还原高压电能接入、分配、送出的一次电气回路。沙盘清晰体现母线排布方式、设备之间的电气连接走向，能够直观讲解电能从线路进入变电站，经过配电装置分配至主变升压 / 降压，再向外送出的完整路径。构架采用分层架空形式还原，区分导电部分与绝缘支撑部件，清晰体现高压带电体对地、对设备的安全距离设计理念，方便讲解高压绝缘、安全净距相关专业知识。

（3）主控综合楼及附属建筑区

主控通信综合楼是变电站的 “大脑中枢”，沙盘还原建筑整体外形、楼层结构、门窗、室外平台、安全爬梯。该建筑对应真实变电站内监控室、继电保护室、通信机房、远动装置室，全站设备的信号采集、运行监控、远程调度、故障保护、数据上传都集中于此。沙盘同步配套复刻低压配电室、工具房、备品备件室等附属辅房，完整覆盖变电站生产配套建筑体系，区分一次设备场区与二次控制建筑的功能差异，帮助理解 “一次主设备负责电能传输变换、二次系统负责监测保护控制” 的电力基础概念。

（4）场地、安防与配套工程系统

站内地坪：区分主变区域硬化地坪、巡检通道地砖、建筑散水区域，纹理分色仿真混凝土铺装效果；

巡检通道：规划连贯的运维巡视路线，模拟日常巡检、设备检修、应急通行的动线；

安防隔离设施：外围设置黑色防护围栏，区分站内生产区和外部区域，体现变电站封闭化管理要求；场区内部隔离屏障，划分不同电压等级间隔，实现分区隔离；

排水、标识预留：场地坡度、分区布局符合场站排水设计逻辑，可按需增加设备标识牌、铭牌、安全警示标牌；

外围环境：沙盘边缘搭配仿真绿化，还原变电站场区外部环境。

3. 制作工艺与技术特点

精细化分件制作：全部设备构件采用独立开模、分体拼装工艺，而非一体成型，散热片、瓷瓶、构架、栏杆等细小零件单独制作，细节表现力强；不同材质做差异化上色：钢铁构件为工业灰、绝缘瓷瓶为白色、高压套管做红黄色相序区分，直观识别 A/B/C 三相，符合电力相序规范；

工程逻辑优先：不单纯追求外观好看，优先还原工程逻辑，设备间距、分区顺序、防火布置严格对标电力设计图纸，兼顾观赏性与专业性，不是艺术摆件，是专业教学展示模型；

安全轻量化设计：模型全部零部件无尖锐外露风险，结构牢固，不易脱落，适合展厅长期摆放、课堂反复搬运讲解；透明护罩卡扣固定，拆装方便；

扩展性强：基础静态版本可后续升级动态功能：母线、引线加装冷光条模拟电流流动，搭配独立控制开关，可分别演示进线、变压、出线流程；配套语音解说，点击对应设备自动播报设备名称、功能介绍，打造交互式智慧沙盘。

4. 应用场景与核心价值

职业院校、电力培训实训教学：电气自动化、电力系统、供用电专业课堂教具，解决学生难以进入真实变电站观察设备的难题，老师依托沙盘讲解主接线方式、变电原理、设备功能、安全规范，建立全站整体认知；

电力企业展厅、成果展馆展示：作为电网建设成果展示载体，面向参观领导、合作单位、社会访客普及变电站工作原理，展示电力基建能力；

工程项目投标、方案汇报：变电工程、EPC 总包项目投标配套展示模型，直观呈现总平面布置方案，比二维图纸更直观，提升方案表现力；

电力安全科普宣传：面向社会开展电力科普，科普高压用电安全、变电站作用，消除大众对变电站的认知误区；

方案预演与图纸校核辅助：在变电站前期规划阶段，依托沙盘直观校核总图布局、通道、防火分区的合理性。

变电站作为电网不可或缺的关键节点，保障着城市、工业、民生用电稳定。本沙盘以微缩形式承载真实变电工程的设计理念、设备体系、安全规范，将抽象的电力系统知识转化为看得见、看得懂的实体场景，是电力行业可视化展示、教学培训的专业载体。
