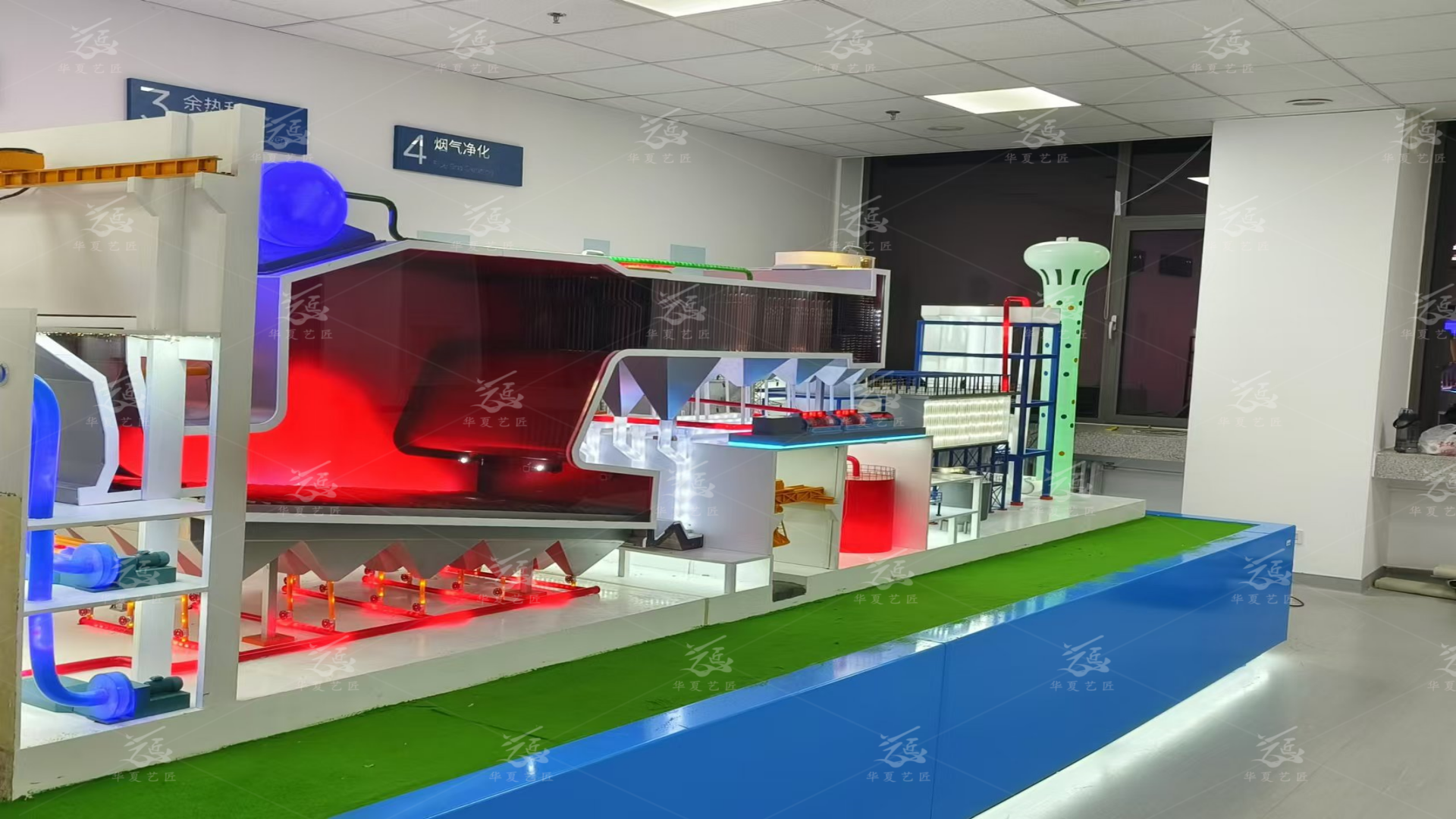

模型参照现代化生活垃圾焚烧发电厂实际工艺流程、设备布局进行缩放仿真制作，高度还原垃圾焚烧发电项目成套工艺系统，涵盖垃圾进料与焚烧系统、余热利用回收系统、烟气深度净化处理系统三大板块，各单元之间依靠工艺管路连通，利用色彩区分不同介质管线，内置流动灯光模拟介质输送过程，结构层次分明，工艺逻辑连贯，可完整演示从垃圾入厂到洁净烟气排放的全过程。

1 垃圾进料与焚烧工段

该区域模拟垃圾坑、起重抓斗上料、进料溜槽、焚烧炉主体整套设施。生活垃圾送入垃圾储存池内进行发酵、沥水，由液压抓斗起重机抓取、投料送入焚烧炉；垃圾在焚烧炉膛内 850℃以上高温条件下充分燃烧，长时间高温焚毁能够彻底分解垃圾中的有害病菌、有毒有机物，实现固废无害化处置。焚烧之后产生的炉渣可进行综合利用，制作建材，实现固废大幅度减容减量，从源头降低固废填埋带来的土地占用与土壤、地下水污染风险。模型细致还原抓斗行车、料斗、炉排、排渣结构等细节，还原厂区前端处置工况。

2  3 号区域：余热利用系统（余热锅炉单元）

垃圾高温焚烧产生携带巨大热量的高温烟气，首先进入余热锅炉系统，也就是本沙盘标注【余热利用】区域。模型清晰呈现锅炉受热面管束、汽包、换热管路等核心构件，高温烟气横向冲刷换热管束，将热量传递给锅炉内部的给水，水吸热后转化为高温高压蒸汽。生成的蒸汽，一部分送入汽轮发电机组做功转化为电能，并入电网对外供电；一部分蒸汽可作为热源向外供热，供给工业园区或者居民采暖。该工段是垃圾焚烧资源化的核心，将原本直接散失的废热回收再利用，把生活垃圾中的化学能转化为可利用的清洁能源，显著提升整个项目的能源利用效率，践行节能降碳、循环利用的绿色发展思路。

3  4 号区域：烟气净化系统

经过余热锅炉换热降温后的烟气，进入沙盘标注【烟气净化】工段，采用主流的多级协同净化工艺，分步去除烟气当中各类污染物。烟气依次流经脱硝、脱酸反应、布袋除尘等成套环保设备，通过喷入反应药剂，发生化学反应，脱除烟气里的酸性气体、氮氧化物；再通过布袋除尘装置捕捉烟气中的粉尘颗粒物、重金属及二噁英吸附物。整套净化工序分级管控各类大气污染物，多重处理保障烟气稳定达到国家环保排放标准。经过深度净化后的洁净烟气，最后经由烟囱排放至大气，从末端实现污染物严格管控，规避垃圾焚烧带来的大气污染问题。

整套仿真模型设备构件齐全，钢架平台、检修走道、爬梯、储药罐、管路阀门等细节都做写实化处理；不同介质管线采用差异化颜色标识，配合动态灯光演示介质流向，工艺脉络通俗易懂。模型适用性广泛，既可以作为投标文件配套展示载体，直观向评审专家展示整套工艺方案；也可以放在环保科普展厅面向参观人员科普固废处理知识；同时可供高校、职业院校环境相关专业作为教学实训教具，帮助学习者理解垃圾焚烧发电、热能回收、烟气治理整套环保工艺的原理与流程，直观展现现代固废处置产业安全、高效、低碳、洁净的技术优势。
