一、模型总体概述

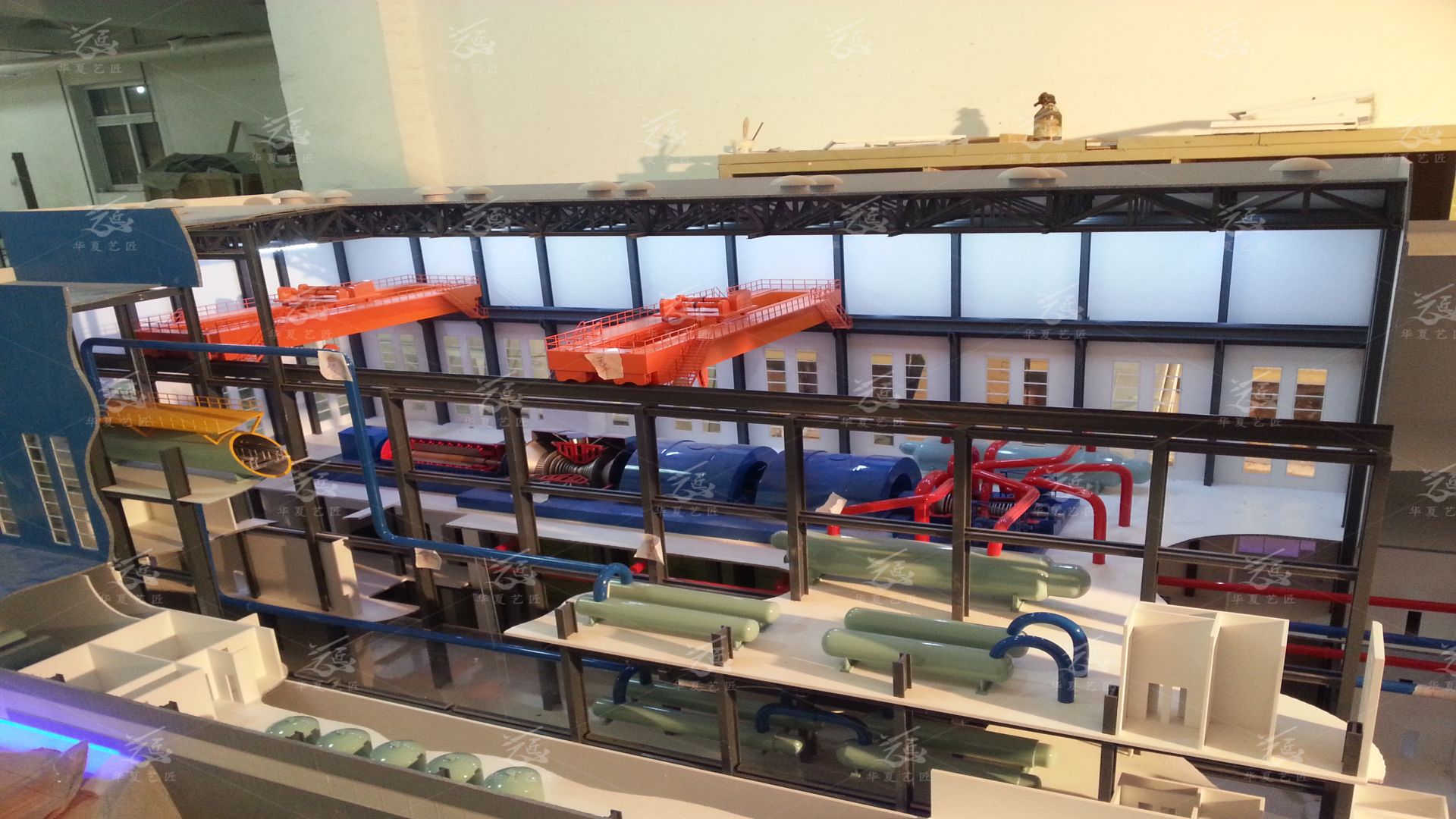

本核电主厂房系统仿真沙盘模型依据核电站主厂房工程图纸进行等比例缩比制作，采用剖切式立体展示结构，将原本封闭的厂房建筑局部剖开，直观展现厂房内部多层立体空间架构、建筑围护体系、钢结构承重桁架、各层操作平台、人行护栏、门窗、通风采光窗、顶部吊车梁系统等建筑构造。

模型完整集成核电一回路核心主设备、工艺管道系统、起重检修系统、支撑平台结构，以三维可视化形式还原核电站主厂房的设备布置、空间关系、介质流向与检修作业环境。模型将复杂隐蔽的核电工艺系统从密闭厂房内部剥离展示，解决真实核电厂房不可随意进入、内部设备管线繁杂难以直观讲解的难题，可用于工程汇报、项目投标、院校能源专业实训教学、科普展馆展示、行业技术交流等场景。

二、建筑结构部分

厂房主体建筑：模型还原主厂房整体轮廓，墙体采用半通透处理，保留建筑外立面门窗、采光窗分格细节，真实呈现厂房多层竖向布局。建筑内部设置多层钢结构操作平台，平台配套防护栏杆、设备支座、检修通道，还原现场人员巡检、设备运维的空间环境。

顶部吊车梁与起重系统：厂房顶部搭建承重钢桁架与吊车轨道，配置两台红色桥式起重机（行车），严格按照工程安装位置布置。行车模型还原大车、小车、吊钩结构，模拟核岛大型设备吊装、更换、大修作业工况，直观展示核电重大检修作业的吊装空间限制、设备吊运路径，体现厂房建筑设计必须满足大型重型设备拆装的设计逻辑。

空间分层逻辑：模型区分底层设备区、中层主设备布置区、上层检修操作区、顶部行车层，不同楼层功能分区清晰，清晰体现设备竖向安装关系、人员通道与设备管线的空间避让关系。

三、核心工艺设备系统

模型完整复刻核岛一回路关键主设备，设备外形、相对安装位置、连接接口均参照工程原型制作：

反应堆压力容器：作为核动力核心装置，还原筒体、封头、接管等外形结构，是核裂变反应发生的核心载体，核能在堆内释放并传递给冷却剂。

蒸汽发生器：多台蒸汽发生器按工程布局排布，设备筒体、封头、进出口接管完整还原，实现一回路冷却剂热量向二回路工质传递，产生蒸汽驱动汽轮发电机组。

稳压器：用于维持一回路系统压力稳定，缓冲系统压力波动，保障反应堆安全稳定运行。

主冷却剂循环泵：驱动一回路冷却介质在密闭回路内持续循环，将反应堆产生的热量输送至蒸汽发生器。

所有设备按工程安装支座固定于对应楼层平台，设备接口、法兰、接管等细节精细制作，设备尺寸比例、相对高差、间距严格匹配真实工程布局。

四、工艺管道与介质管网系统

整套管网系统采用分色标识工艺，以不同色彩区分不同介质、不同压力等级的管路，管道走向、弯头、三通、异径管、法兰、管支架、固定托架全部精细化建模：

不同颜色管线分别代表一回路高温冷却剂管道、辅助流体管道、压力平衡管路、排水 / 通风管线等；

完整呈现一回路密闭循环流程：反应堆压力容器→主管道→蒸汽发生器→主循环泵，形成闭环传热循环路径；

管道沿平台支架、设备侧面敷设，还原工程管线的空间避让、支吊固定设计，直观展示热能输送、压力调节、介质循环的完整工艺原理。管线与设备接口一一对应，清晰展示介质进出设备的连接关系，便于讲解热能转换的完整物理过程。

五、模型制作工艺与材质说明

主体框架：采用高强度工程 ABS 板材、亚克力板材、金属构件组合雕刻拼接，结构稳定，承重性能良好，长期陈列不易变形。

设备构件：主设备壳体采用数控精雕成型，表面打磨抛光，漆面采用工业级哑光烤漆，色泽均匀，仿真度高；小型管件采用精细 PVC 管材弯折成型，法兰、连接件手工精细组装。

建筑细节：钢结构桁架、平台护栏、门窗、行车等构件精细雕刻，护栏网格、桁架杆件等微小细节完整还原，建筑层次立体感强。

可选配套演示系统：可加装低压 LED 动态灯光系统，利用流动灯光模拟冷却介质在管道内循环流动效果，灯光分区独立控制，可分步演示反应堆升温、介质循环、热量传递全过程，提升讲解演示效果。灯光系统采用安全低压供电，稳定安全，适合展馆长时间运行。

六、模型展示功能与讲解要点

工艺流程演示：直观讲解核能发电核心原理，演示核裂变产热、一回路冷却剂循环换热、蒸汽制备的能量转化全流程，把抽象核动力原理具象化。

设备布局讲解：展示核岛主设备的空间排布，说明设备之间的连接关系、安装间距、检修预留空间的工程设计要求。

检修工况展示：借助桥式行车模型，演示反应堆压力容器、蒸汽发生器等重型设备在厂房内吊装、拆装、大修的作业流程，体现核电运维设计思路。

安全与空间设计：展示多层隔离平台、管线分区布置，讲解厂房空间分区、设备隔离设计的安全考量。

七、应用场景

✅ 核电工程项目投标、技术汇报、专家评审展品

✅ 能源类院校、职业学院核工程专业实训教学沙盘

✅ 核电企业展厅、能源科普馆、工业展馆永久陈列展品

✅ 行业学术会议、技术成果交流、对外参观接待展示载体

八、模型优势

区别于平面图纸与二维动画，实体沙盘模型具备立体空间直观性，参观者可从多角度观察厂房内部设备、管线、建筑结构之间的位置关系，不受屏幕限制；剖切式设计打破厂房密闭观感，把内部复杂系统完整外露，讲解人员可结合实物模型分步拆解讲解工艺原理；模型坚固耐久，维护简单，可长期静态陈列，可搭配解说词、展板图文配套使用。
