1. 模型整体设计与演示系统

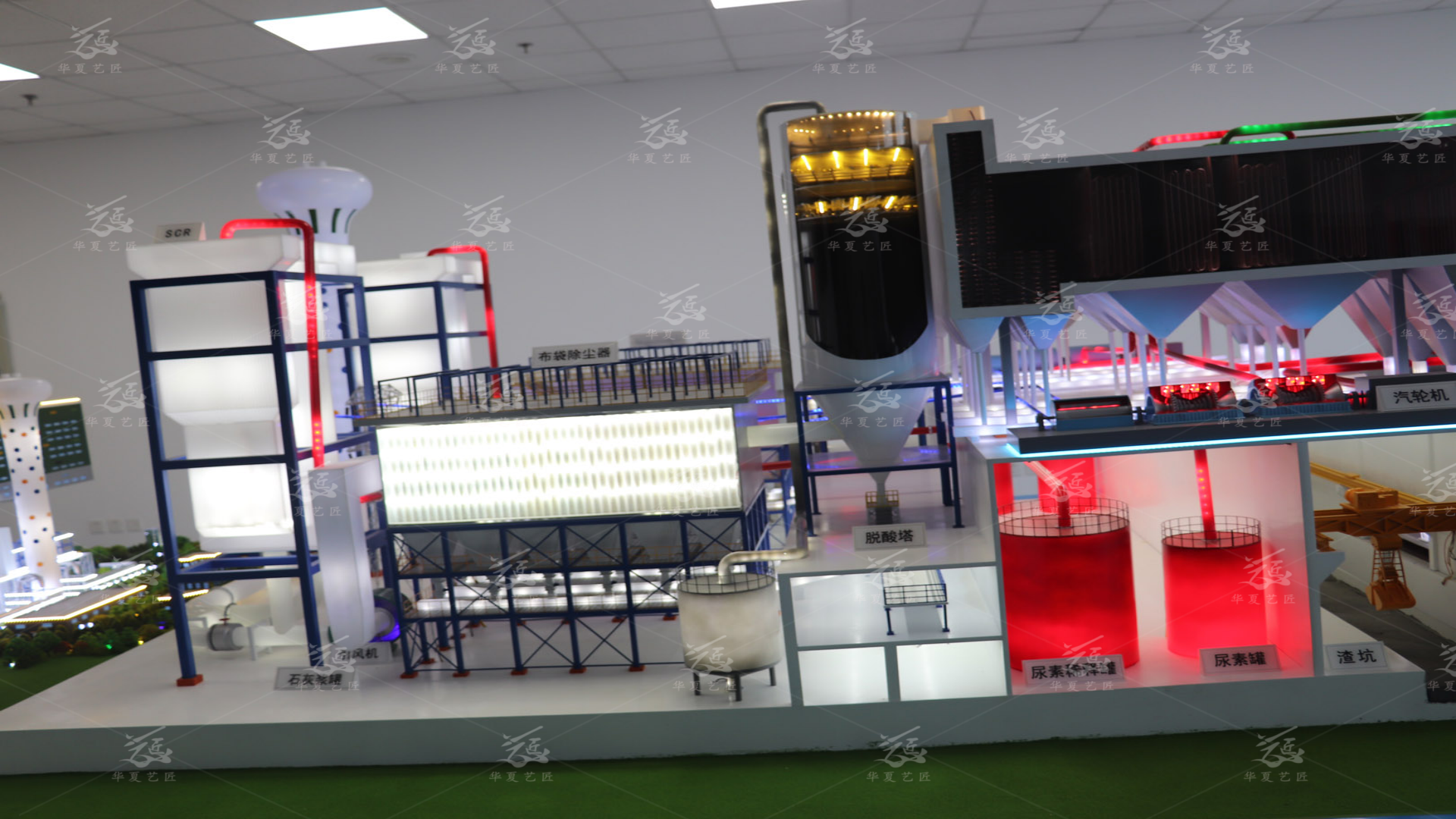

结构布局：采用模块化分层设计，从右至左依次为垃圾储池区、给料区、焚烧炉本体区、汽水系统区、烟气净化区与灰渣处理区，符合真实电厂的工艺流程走向。
材质与工艺：主体采用 ABS 工程塑料、亚克力与金属合金制作，表面做仿工业涂装；关键设备采用剖视 / 半剖视设计，内部结构清晰可见；管线采用透明 / 半透明材质，配合 LED 灯光模拟流体流动。
动态演示功能：
火焰模拟：主燃室内部采用红橙渐变 LED 灯，模拟 850~1000℃的高温燃烧火焰，亮度随 “燃烧负荷” 变化。
气流模拟：一次风、二次风管路用蓝色流水灯模拟空气流向，烟气管道用浅灰色灯光模拟烟气路径，清晰展示风 - 烟循环。
汽水模拟：水冷壁、汽包等区域用红色暖光模拟汽水循环，直观呈现热能传递过程。
标签系统：所有核心设备与管线均配有中文铭牌，如 “主燃室”“汽包”“SNCR”“推料器”“二次风机”“一次风子管”“固废储蓄池” 等，便于快速识别与学习。
2. 核心单元详细拆解
（1）垃圾收储与给料系统
固废储蓄池：
模型右侧的大型坑体，模拟真实电厂的垃圾储坑，用于接收、暂存城市生活垃圾。
功能：垃圾在此堆放 3~7 天，通过自然发酵脱水，降低含水率至 40%~50%，提升热值与燃烧稳定性；同时通过吊车抓斗（模型顶部橙色吊具模拟）完成垃圾的混合与给料。
给料与推料系统：
推料器：位于储池与焚烧炉进料口之间，由液压 / 机械驱动，将垃圾连续、均匀地推入炉排，控制进料速度以匹配燃烧负荷。
料斗与溜槽：引导垃圾进入炉膛，防止结拱与堵塞，保障连续供料。
（2）焚烧炉与燃烧系统
主燃室（炉膛）：
模型左侧的核心剖视区域，为炉排式焚烧炉的燃烧室，是垃圾燃烧的核心场所。
燃烧过程：垃圾在炉排上依次完成干燥、热解、燃烧、燃尽四个阶段，LED 火焰模拟高温燃烧，确保垃圾中可燃成分彻底分解，同时抑制二噁英生成（需保持 850℃以上高温≥2 秒）。
炉排与一次风系统：
炉排：倾斜往复式结构（红色发光部件），通过往复运动推动垃圾向前移动，同时使垃圾翻动，保证充分燃烧。
一次风子管：位于炉排下方，通过多条支管向炉排底部送入预热至 200~250℃的助燃空气，既为燃烧供氧，又冷却炉排防止过热变形。
二次风系统：
二次风机：位于给料区侧面，向炉膛上部送入高速二次风，强化烟气湍流混合，使可燃气体（CO、VOCs 等）充分燃烧，减少黑烟与不完全燃烧产物，同时降低炉膛局部温度，为后续脱硝创造条件。
（3）热能回收与汽水系统
水冷壁：
炉膛四周内壁布置的水冷壁管（模型中红色管线），管内充满锅炉水，吸收炉膛辐射热，使水转化为饱和蒸汽，是将燃烧热能转化为蒸汽热能的核心部件。
汽包：
位于炉膛顶部的球形 / 圆柱形部件，是汽水系统的核心枢纽，作用是汽水分离、储存饱和蒸汽，并向水冷壁循环供水，同时连接过热器，将饱和蒸汽进一步加热为过热蒸汽（参数通常为 4MPa、450℃）。
能量转化链路：

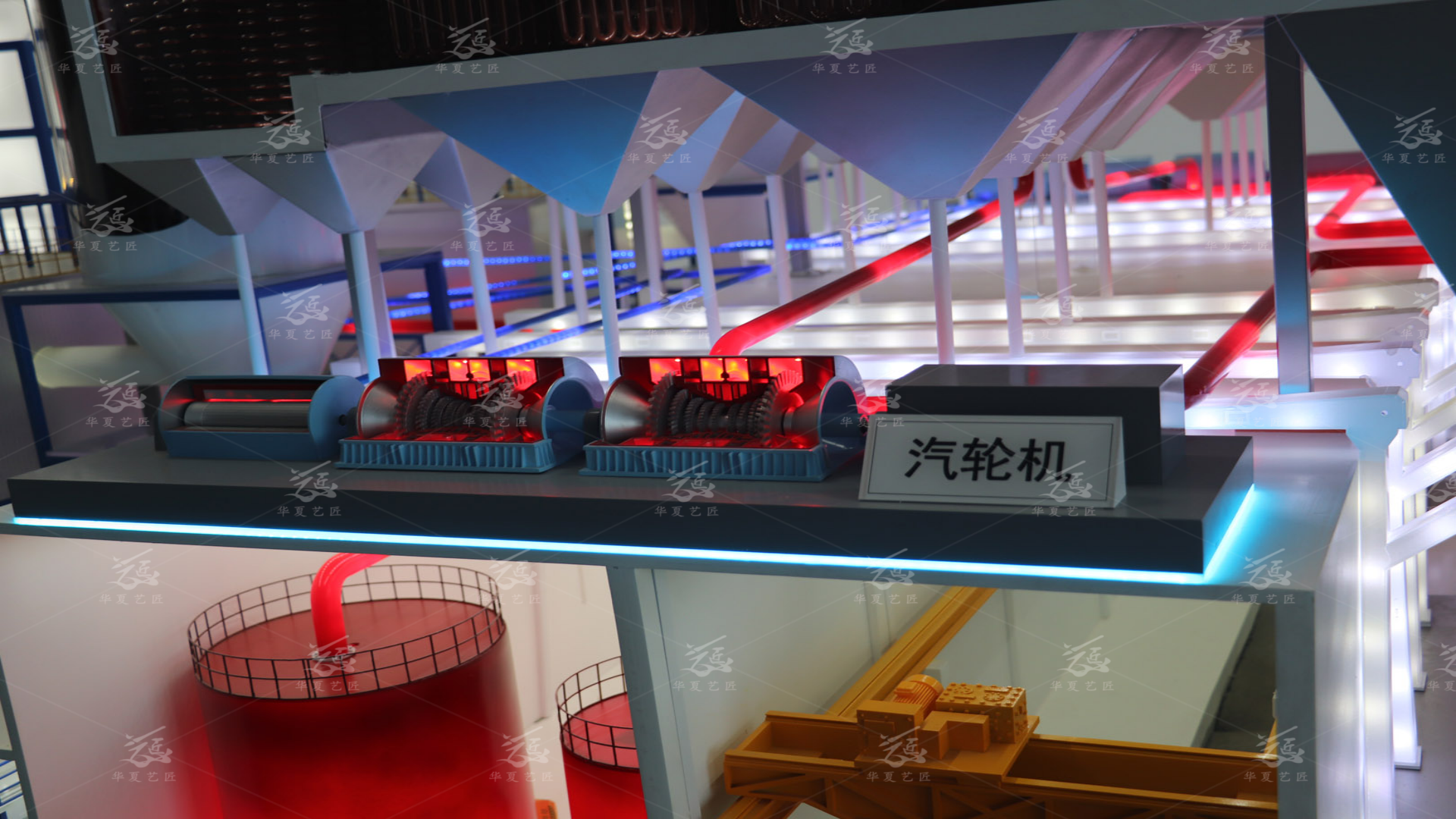

过热蒸汽 → 汽轮机（推动叶片旋转，将热能转化为机械能） → 发电机（机械能转化为电能） → 升压站（电压升至 110kV/220kV 并网输送）；
做功后的乏汽 → 凝汽器（冷凝为水） → 给水泵 → 锅炉汽包，完成循环。
（4）烟气净化与环保系统
SNCR 脱硝装置：
位于炉膛出口的中高温区域（模型中标注 “SNCR”），采用选择性非催化还原技术，向烟气中喷射尿素溶液或氨水，在 850~1050℃下将氮氧化物（NOₓ）还原为氮气（N₂）和水，脱硝效率可达 30%~50%，是控制 NOₓ排放的关键环节。
后续净化工艺（模型延伸区）：
余热锅炉：回收高温烟气余热，产生蒸汽用于发电或供热，同时降低烟气温度至 200℃以下。
半干法 / 干法脱酸塔：向烟气中喷入消石灰，去除酸性气体（HCl、SO₂等）。
布袋除尘器：过滤去除烟气中的细微粉尘，排放浓度≤10mg/m³。
活性炭喷射：吸附二噁英与重金属，确保烟气达标排放。
烟囱：净化后的烟气经烟囱排入大气，实现近零排放。
（5）灰渣处理与资源化系统
炉渣收集：燃烧后的炉渣从炉排末端排出，经冷渣机冷却后输送至渣仓。
飞灰收集：布袋除尘器收集的飞灰，需进行稳定化 / 固化处理（如螯合固化），满足危废处置标准后填埋或资源化利用。
资源化利用：
炉渣：可用于制作环保砖、水泥掺合料、道路基层材料等。
飞灰：经处理达标后可作为建材原料或安全填埋，实现 “变废为宝” 与 “零废弃” 目标。
3. 技术参数与价值意义
核心技术参数（以 300t/d 焚烧炉为例）：
垃圾处理量：300 吨 / 天
炉膛温度：850~1000℃
蒸汽参数：4MPa、450℃
发电效率：20%~25%
减容率：≥90%（垃圾燃烧后体积仅为原体积的 10% 以下）
污染物排放：满足《生活垃圾焚烧污染控制标准》（GB18485-2014）及欧盟标准
应用价值：
科普教育：面向公众、学生普及垃圾处理与新能源知识，树立环保意识。
工程展示：环保企业、政府部门用于项目汇报与技术推广，直观呈现工艺优势。
实训教学：为电厂运维人员、能源专业学生提供设备结构与流程操作的可视化培训。
4. 模型亮点与创新点
全流程可视化：从垃圾入厂到灰渣利用，完整呈现闭环流程，无断点。
动态流场模拟：灯光与机械联动，直观展示风、烟、水的流动方向与能量转化。
环保重点突出：将 SNCR 脱硝、除尘、脱酸等环保环节单独标注，强化 “绿色发电” 理念。
结构解剖清晰：焚烧炉、汽包等核心设备采用剖视设计，便于理解内部工作原理。
