（一）模型整体定位与背景

企业技术背景

模型所属的北京赛科康仑环保科技有限公司，是中科院过程工程研究所技术产业化平台，专注于钢铁、煤化工、有色冶金、动力电池等行业工业废弃物资源化处理，其 ORZ 深度除油技术为国内独家授权推广工艺，是行业内废水深度处理的标杆技术。

模型展示场景

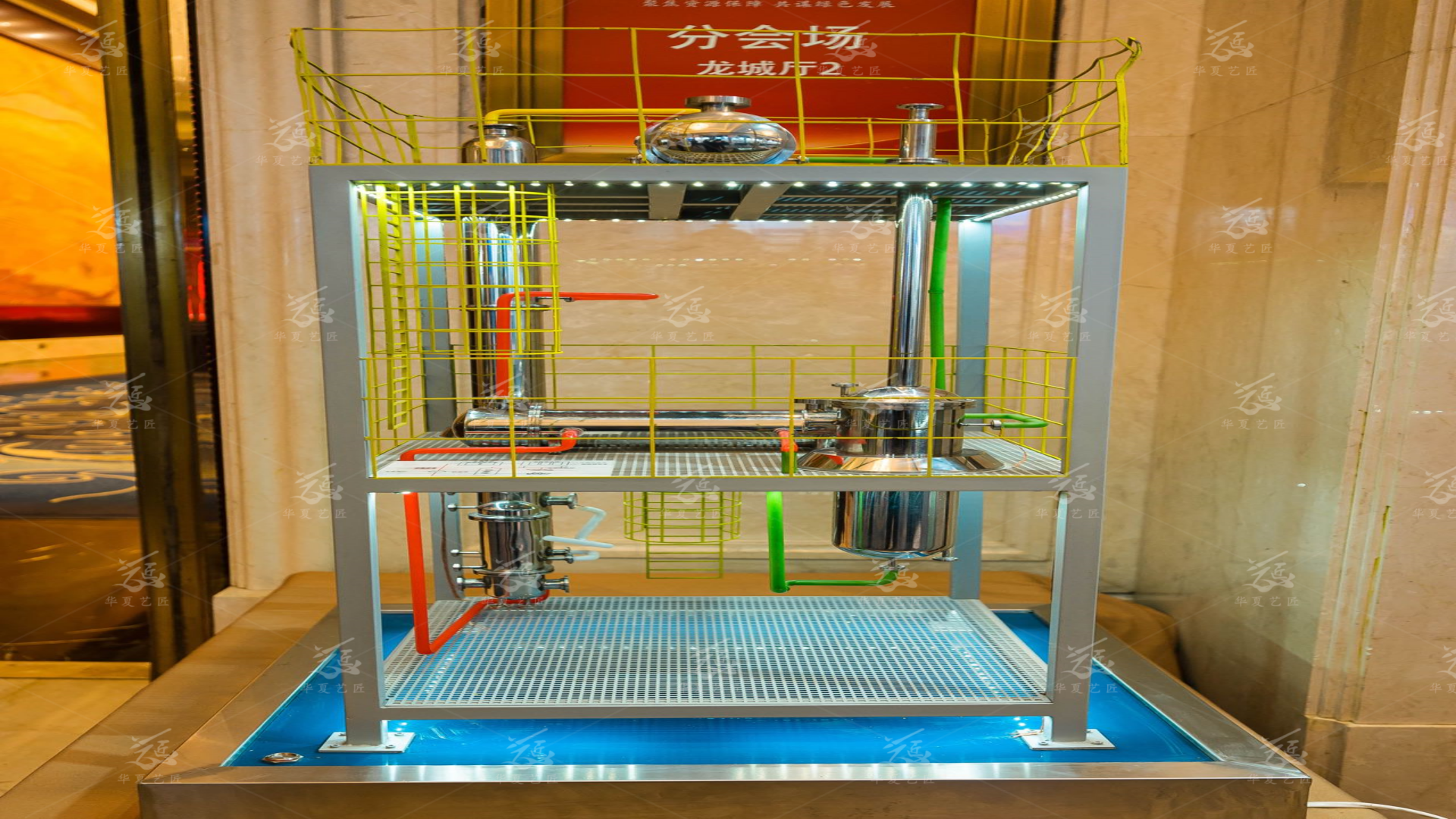

模型亮相于 “2022 中国镍钴工业年会”，采用双系统并列展示形式：左侧为简化版工艺单元模型，右侧为完整撬装式一体化装置模型，完整呈现了工业废水从预处理到资源化回收的全流程，适配展会、技术交流、科普教学等多场景应用。

（二）核心技术单元：ORZ 深度除油工艺

技术核心原理

该工艺以 ORZ 特种吸附材料为核心，通过 “吸附 - 解吸 - 再生” 闭环工艺，实现含油废水的深度除油与溶剂循环利用。含油废水经吸附柱处理后，油类物质被高效截留；饱和的 ORZ 材料通过溶剂解吸再生，油相被回收，材料循环使用，无二次污染。

关键性能指标（展板标注数据）

适用场景：含油含量＜150mg/L 的含油料液 / 废水，可处理难降解溶解性油类污染物。

处理效果：出水油含量≤1mg/L，远超国家一级排放标准。

循环效率：溶剂、水循环利用率 99.5% 以上，运行成本低。

环保优势：无有价金属损失，不引入杂质，无危废二次污染。

模型结构还原

主体设备：还原了吸附除油柱、溶剂解吸塔、溶剂回收单元等核心装置，通过不同颜色管线（黄色为物料管、蓝色为水循环管、红色为再生管）区分介质流向。

工艺细节：模型内置灯光系统，模拟物料在塔器内的流动路径；塔器的内部填料层、进出口、支撑结构均按实际设备比例复刻，还原工业装置的撬装一体化设计。

（三）延伸技术单元：三元锂回收配套工艺

工艺应用场景

针对动力电池回收过程中的含油废水与氨氮废水处理需求，模型同步展示了与三元锂回收工艺配套的环保处理单元，解决行业内高盐、高氨氮、含油废水的资源化难题。

技术亮点呈现

资源回收：镍钴锂等有价金属回收率高，氨氮脱除率＞99%，出水水质稳定达标。

智能控制：AI 全流程自动控制，通过模型的管线与设备联动，直观呈现自动化运行逻辑。

节能设计：可采用热泵技术降低能耗，适配新能源行业绿色低碳发展需求。

模型模块化设计

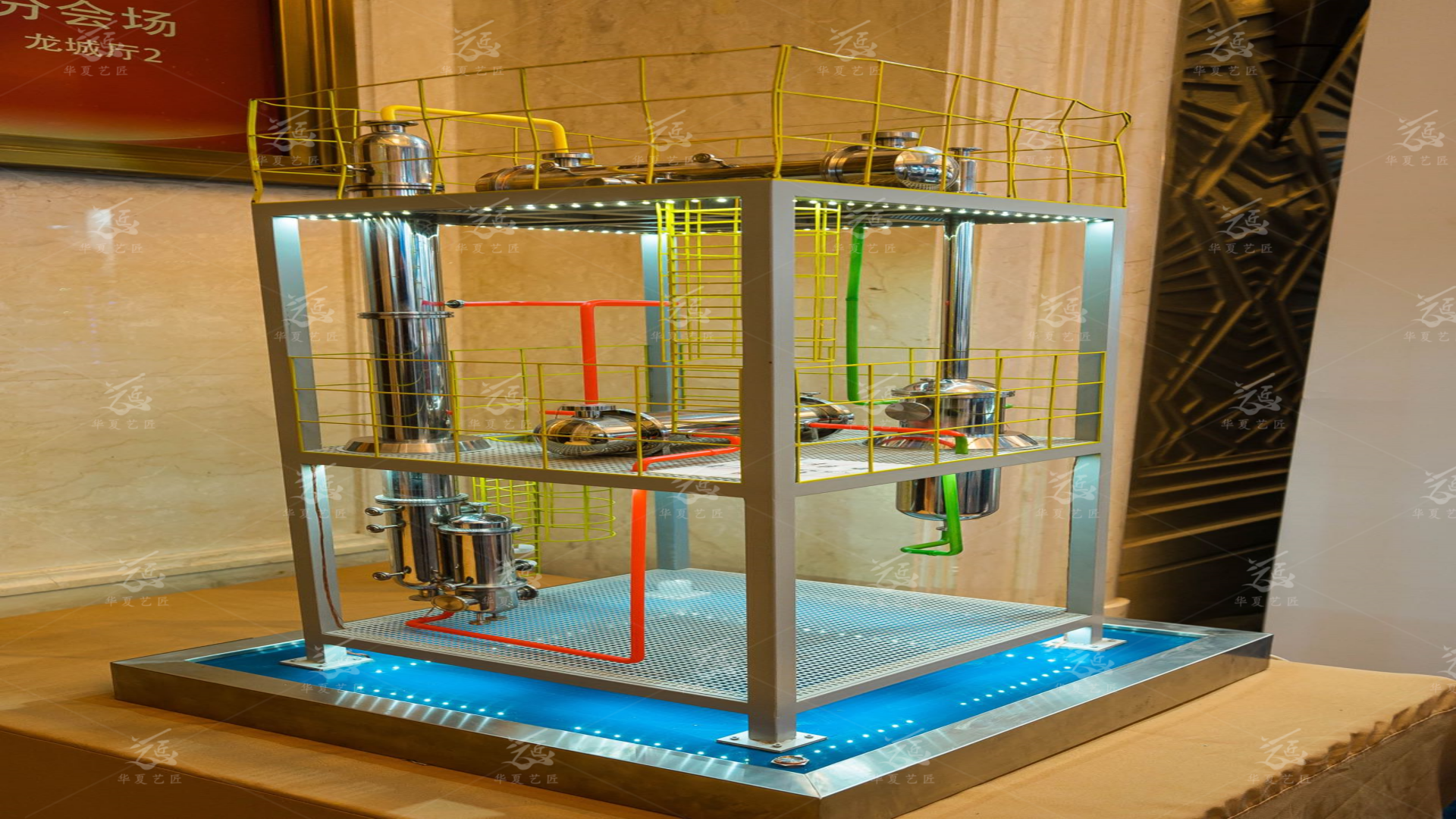

右侧完整模型通过分层结构，还原了预处理单元、主反应单元、深度处理单元的立体布局，塔器的爬梯、护栏、平台等细节 1:1 复刻，真实还原工业装置的现场形态。

（四）模型制作工艺与展示特点

制作工艺

比例控制：整体采用工业级仿真比例，设备尺寸、管线直径、平台高度均严格遵循实际装置数据。

材质工艺：主体采用 ABS 工程塑料与金属质感喷漆，还原工业设备的金属质感与防腐涂层效果；管线采用透明与彩色管材，搭配 LED 灯光系统，动态展示物料流向。

细节还原：设备铭牌、阀门、法兰、支撑结构等细节均按工业标准复刻，塔器内部的填料层、反应腔通过分层透明设计呈现，让观众清晰理解工艺原理。

展示价值

可视化教学：将复杂的化工工艺转化为直观的立体模型，降低技术理解门槛，适合行业交流与科普教学。

品牌展示：通过高精度还原核心技术装置，直观展现企业技术实力，助力客户沟通与市场推广。

场景适配：双模型组合展示形式，兼顾简化版快速讲解与完整版深度展示，适配不同展会与交流场景需求。
