一、模型主体构成与功能分区

（一）采煤机系统

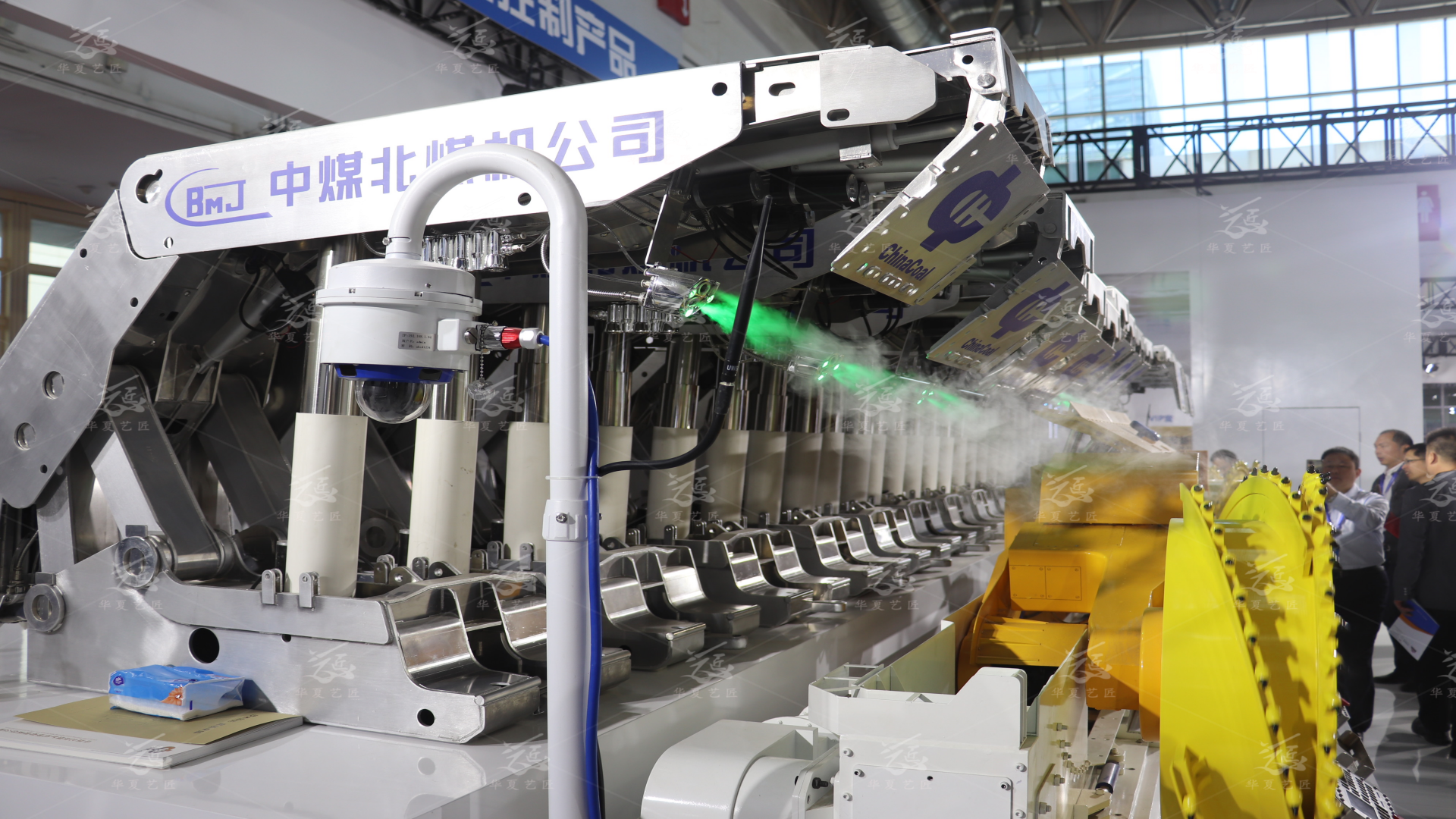

模型以黄色截割滚筒为视觉焦点，滚筒表面还原了真实截齿的布设方式与旋转角度，运行时可演示旋转截割、落煤装煤的连续动作。机身结构、牵引部件均按实物比例刻画，与液压支架协同作业，完整再现 "采煤 — 支护 — 运输" 的自动化采煤链条，让观众直观理解采煤机在综采工艺中的核心作用。

（二）液压支架群组

多组银灰色液压支架按真实工作面的间距阵列排布，构成顶板支护的骨架网络。模型支持动态演示升柱、降柱、移架、推溜等关键支护动作，如实呈现液压支架在支撑顶板、推移输送机、护帮防片帮等方面的工程功能，深刻体现 "电液控制" 赋予支架的自动化与联动能力。

（三）喷雾除尘系统

模型运行过程中呈现的绿色喷雾效果，对应井下采煤工作面的高压喷雾降尘、降温工艺。喷雾系统与采煤机动作联动，模拟采煤作业时同步除尘、改善作业环境的安全生产场景，将 "智能化开采" 与 "安全绿色开采" 的理念同时呈现在观众面前。

（四）操控与显示系统

模型一侧设置一体化操作控制台，支持人机交互演示，参观者可通过控制台触发支架动作指令；另一侧配置电子显示屏，滚动显示设备工作电压、波特率、通讯方式等核心参数，以及支架实时运行状态，使 "电液控制" 的数字化、网络化特征一目了然，也极大增强了演示的互动性与科技感。

二、核心产品参数详解（依据实物铭牌）

产品型号：BMX（ZDJYZ-XT），面向综采工作面支护的专用电液控制系统。

工作电压：12VDC 直流供电，适配煤矿井下安全电压等级要求，供电稳定可靠。

波特率：250kbps，保证支架节点间指令传输的速率与实时性，支撑毫秒级响应。

通讯方式：CAN-BUS 2.0 总线加以太网双通道，构成双冗余、高可靠通讯网络。

工作模式：无主式、全双工，各支架节点平权通信、双向交互，系统稳定且扩展灵活。

通讯接口：配置 2 路 CAN 接口、以太网电口及 10 路数字量接口，接口丰富，兼容性强。

显示屏幕：彩色 4.3 寸液晶屏，运行参数、工作状态实时可视化，界面直观友好。

操作按键：40 个按键的人机交互面板，操作逻辑清晰，现场操控便捷高效。

三、系统功能与技术亮点

全数字化控制：依托 CAN-BUS 2.0 与以太网构建分布式网络控制系统，实现液压支架的多功能、高效率、自动化控制，将传统机械支护升级为智能电液控制。

规模灵活可扩展：系统采用分体化设计，整体规模与配置可根据不同矿井工作面的实际需求灵活组合，适应性强、可延伸性好，满足多元化应用场景。

无主式全双工架构：打破传统主从式依赖，各节点平等参与通信，任一节点故障不影响整体运行，显著提升系统稳定性与安全冗余能力。

人机交互友好：40 键面板配合彩色液晶屏，操作简单、参数可视、故障易排查，大大降低操作人员的培训成本与使用门槛。

四、制作工艺与品质保障

结构性喷涂工艺：模型采用一次成型、结构性喷涂工艺，漆面均匀平整、耐磨耐候，银灰金属质感与黄色滚筒配比协调，色泽还原度高。

细节真实还原：严格对照实物造型、配色与标识进行精制，中煤 BMJ、ChinaCoal 等品牌标识清晰呈现，细节考究，兼具观赏价值与工程写实感。

动态演示能力：模型支持运行演示与参数讲解联动，运行状态稳定，适配展会展示、技术宣介、投标答辩、教学实训等多元应用场景。
