一、模型项目概述
本大功率采煤机仿真模型，原型设备由西安煤矿机械有限公司（西安重装、陕煤集团）研发制造，是大型现代化煤矿综采工作面的核心主力采煤装备，原型设备已交付国能神东煤炭集团有限责任公司投入井下生产使用。

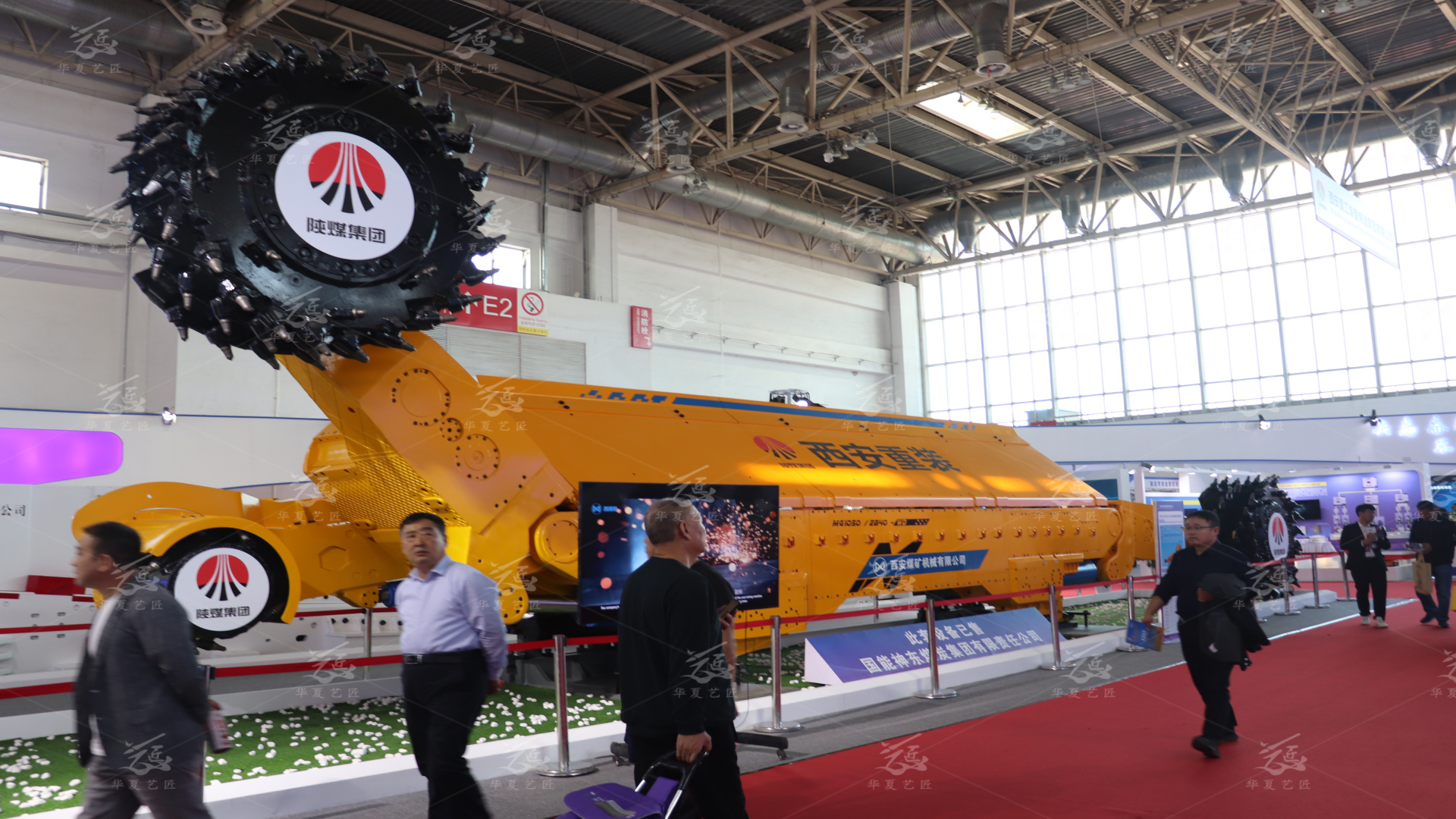

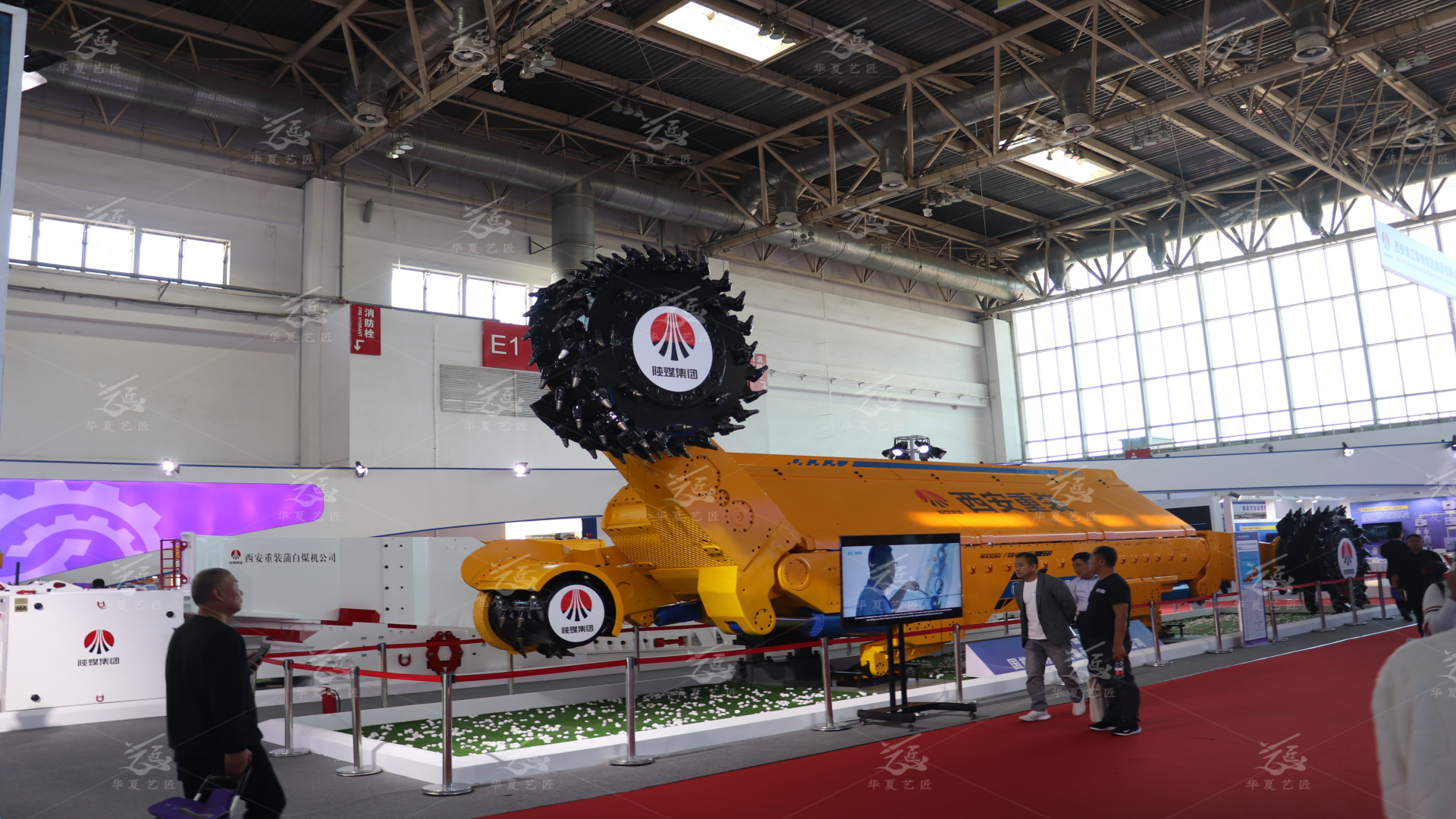

模型按照真机进行等比例缩放定制，依托真机图纸、现场实拍资料进行三维建模，通过数控精雕、手工组装打磨、工业烤漆、高精度 UV 印刷等多道工序制作完成。完整还原整机外形轮廓、机械装配关系、原厂配色、企业 VI 标识与设备铭牌信息。模型体量宏大，视觉冲击力强，把井下无法直接近距离观察的巨型采煤装备搬到地面展厅，用于行业博览会、企业展厅、院校实训馆、投标汇报、科普宣传等场景，直观展示国产高端煤机装备研发成果。
二、模型各部件精细化还原说明
1. 截割滚筒组件
模型左侧为主截割滚筒，是采煤机直接切割破碎煤层的核心工作部件。模型精细复刻螺旋叶片曲面形态，叶片上按真机排布仿真硬质合金截齿，还原截齿座、固定螺栓结构；滚筒端盘完整印制陕煤集团 LOGO，圆盘结构、安装连接孔位全部仿真还原。螺旋叶片的升角、截齿排布角度严格参照真机设计，真实还原滚筒旋转切割煤层、把破碎煤炭拨送到刮板输送机的作业原理，完整呈现采煤作业前端执行机构。
2. 摇臂传动机构
摇臂作为连接主机机身与截割滚筒的关键部件，承担动力传递、支撑滚筒、调节采高的作用。模型还原重型箱体结构，箱体表面复刻法兰盘、装配螺栓孔、检修盖板、焊缝肌理；摇臂的摆动铰接结构、内部减速箱体外部轮廓全部仿真。摇臂采用和真机一致的亮黄色工业涂装，箱体棱角分明，厚重感十足，直观体现重载工况下的高强度机械设计。
3. 主机机身总成
主机机身是采煤机的控制与动力核心舱段，内部集成主电机、牵引系统、液压系统、电控系统。模型完整复刻机身箱体分段结构、检修窗口、盖板、管线接口与各类安装基座；机身表面印刷 “西安重装”“西安煤矿机械有限公司” 标识、设备型号铭牌。机身侧面预留多媒体展示位，搭载仿真显示屏，模拟真机的井下状态监测、参数显示、远程通讯交互终端，可配套播放采煤工作面作业视频，实现静态模型 + 动态多媒体联动展示。机身整体涂装严格对标真机工业漆色，色彩均匀，耐磨耐刮。
4. 行走牵引机构
行走部位于机身下部，是采煤机沿工作面刮板输送机销轨移动的执行机构。模型还原牵引箱体、驱动轮、导向滑靴结构，模拟驱动轮与刮板输送机销轨啮合传动原理，实现采煤机在工作面往复行走作业。行走机构模型重点还原重载支撑结构，体现设备在井下潮湿、多粉尘、强冲击环境下的承载能力，完整展示采煤机移动牵引系统的机械构造。
5. 标识与外观系统
模型全套标识严格沿用陕煤集团、西安重装官方 VI 体系，包含企业 LOGO、公司名称、设备型号、项目归属文字等，采用高精度 UV 平板印刷，文字线条清晰、不易脱落。整机配色参照真机原厂工业涂装，主体黄色、黑色标识形成强烈视觉对比，部件分区清晰，参观者可以快速区分截割、传动、主机、行走各大功能模块。
三、原型真机装备技术背景
原型大功率采煤机为国产高端综采核心装备，适配大型矿井厚煤层高效开采工作面，是千万吨智能化矿井的关键设备。整机集成大功率截割系统、智能牵引系统、机载传感监测系统，具备煤岩识别、姿态监测、远程控制等智能化功能，可实现井下少人、无人开采作业。设备截割能力强，运行可靠性高，广泛应用于国内大型煤炭基地，打破高端煤机装备技术壁垒，代表我国煤炭采掘装备国产化的先进水平。设备已落地国能神东矿区，投入井下常态化开采作业，保障大型煤矿安全高效生产。
四、模型应用场景
行业展会博览：煤炭采矿装备展览会、能源工业博览会，作为核心展品，吸引行业客户、专家参观交流，直观展示企业装备实力。
企业成果展厅：企业内部展厅、产品展示中心，用于客户接待、参观讲解，展示国产煤机装备研发制造能力。
科普与教学实训：煤炭类院校实训展馆、工业科普馆，用于教学讲解综采工作面设备原理，帮助学员理解采煤机构造与采煤工艺流程。
投标汇报展示：项目投标、技术方案汇报配套展品，增强方案可视化效果，便于评审专家快速理解装备整体方案。
宣传纪录片拍摄：作为实物道具，拍摄企业宣传短片、产品介绍视频。
五、模型制作工艺与材质特点
模型主体采用高强度复合工程材料，结合 ABS 板材、树脂材料进行分体加工；采用 CNC 数控精雕完成基础构件成型，再由手工匠人进行细节打磨、修边、组装拼接；表面采用多层工业烤漆工艺，上色均匀，抗老化、不易褪色，适合长期室内展示。各类标识采用 UV 高清印刷，细节还原度高。模型整体结构稳固，部件装配牢固，边角做安全钝化处理，兼顾展示效果与参观安全性，可支持展会拆装、短途运输巡展。
六、模型展示价值
传统井下采煤设备体积巨大，工况环境复杂，人员很难近距离观察整机结构。本等比例仿真模型，将巨型采煤装备进行实体复刻，把井下重型装备搬到地面展厅。参观者无需下井，即可直观完整看清采煤机从截割滚筒、摇臂、主机到行走机构的全套构造，理解智能综采采煤作业原理。展品兼具工业美学观赏价值、技术科普价值与企业品牌宣传价值，是能源装备领域成果展示的优质载体。
