（一）模型基础信息

模型的原型设备为 EBZ200A-2/4 型悬臂式掘进机，设备制造单位为西安煤矿机械有限公司。该模型主要应用于矿业装备展会、煤矿安全培训场景、工业博物馆展示以及企业宣传展厅等场景，具备 1:1 高精度还原、分色工业涂装、核心结构可动演示、灯光动态效果、细节标识完整复刻等特点。

（二）原型设备功能与应用背景

EBZ200A 系列掘进机是煤矿井下巷道掘进作业的核心装备，广泛应用于煤巷、半煤岩巷及软岩巷道的掘进施工中，核心优势突出：

一体化作业能力：设备集成了切割、装载、物料转运三大核心功能，可实现巷道开挖的连续化作业，大幅提升巷道掘进效率，减少人工辅助环节；

高工况适应性：设备最大可截割硬度达 80MPa 的岩石，能够适配不同地质条件的巷道施工需求，同时支持 ±18° 的巷道爬坡作业，可应对井下复杂地形；

完善的安全防护设计：配备内 / 外双喷雾降尘系统，可有效降低作业粉尘浓度，同时搭载悬臂防碰撞预警装置，模型上清晰标注的 “悬臂下方严禁站人” 标识，也完整还原了真机的安全警示设计；

智能化升级特性：EBZ200A-2/4 型为优化升级款，搭载智能控制模块，支持远程操控、实时工况监测与故障预警功能，是现代智慧矿山建设的核心装备之一。

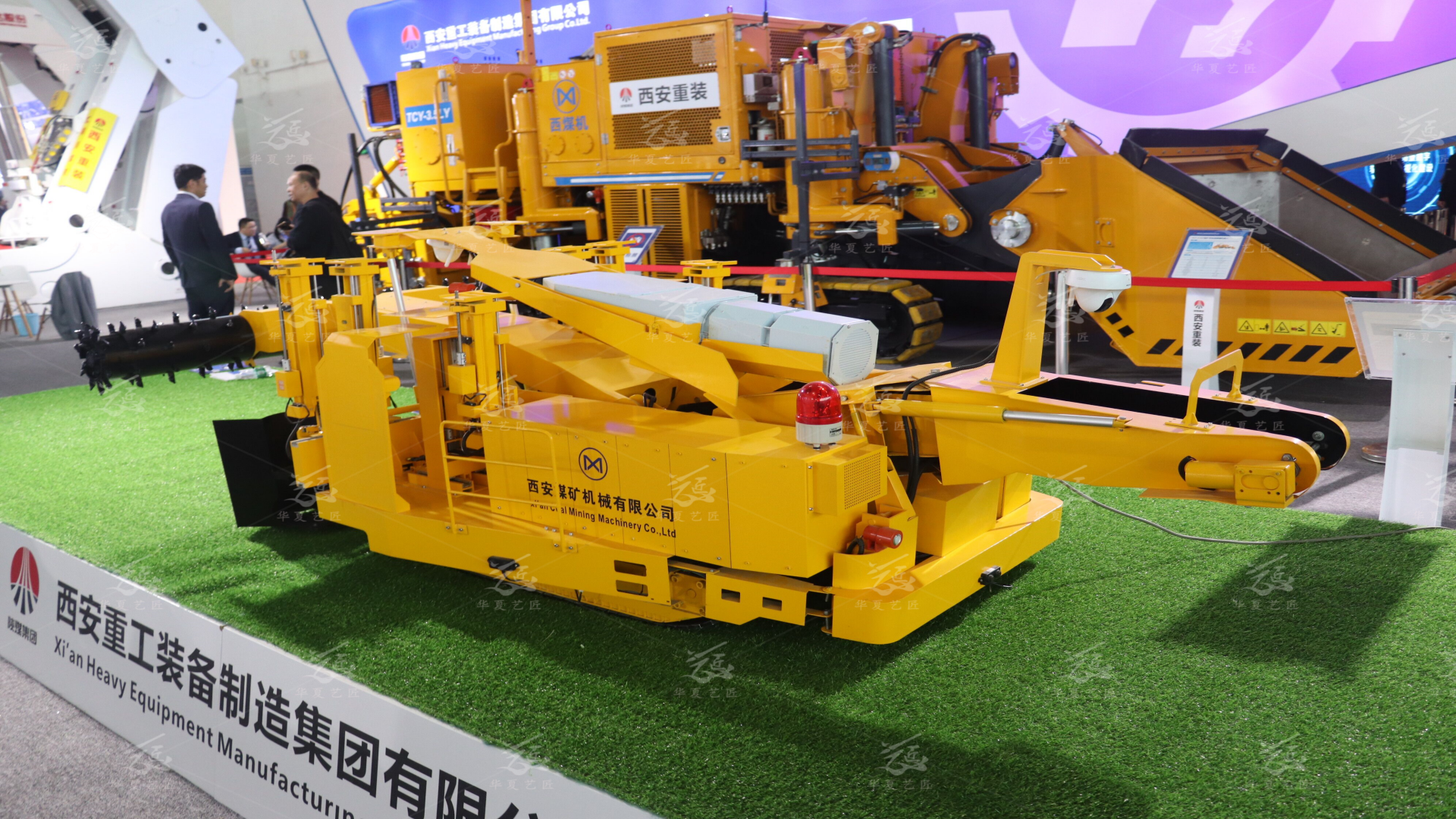

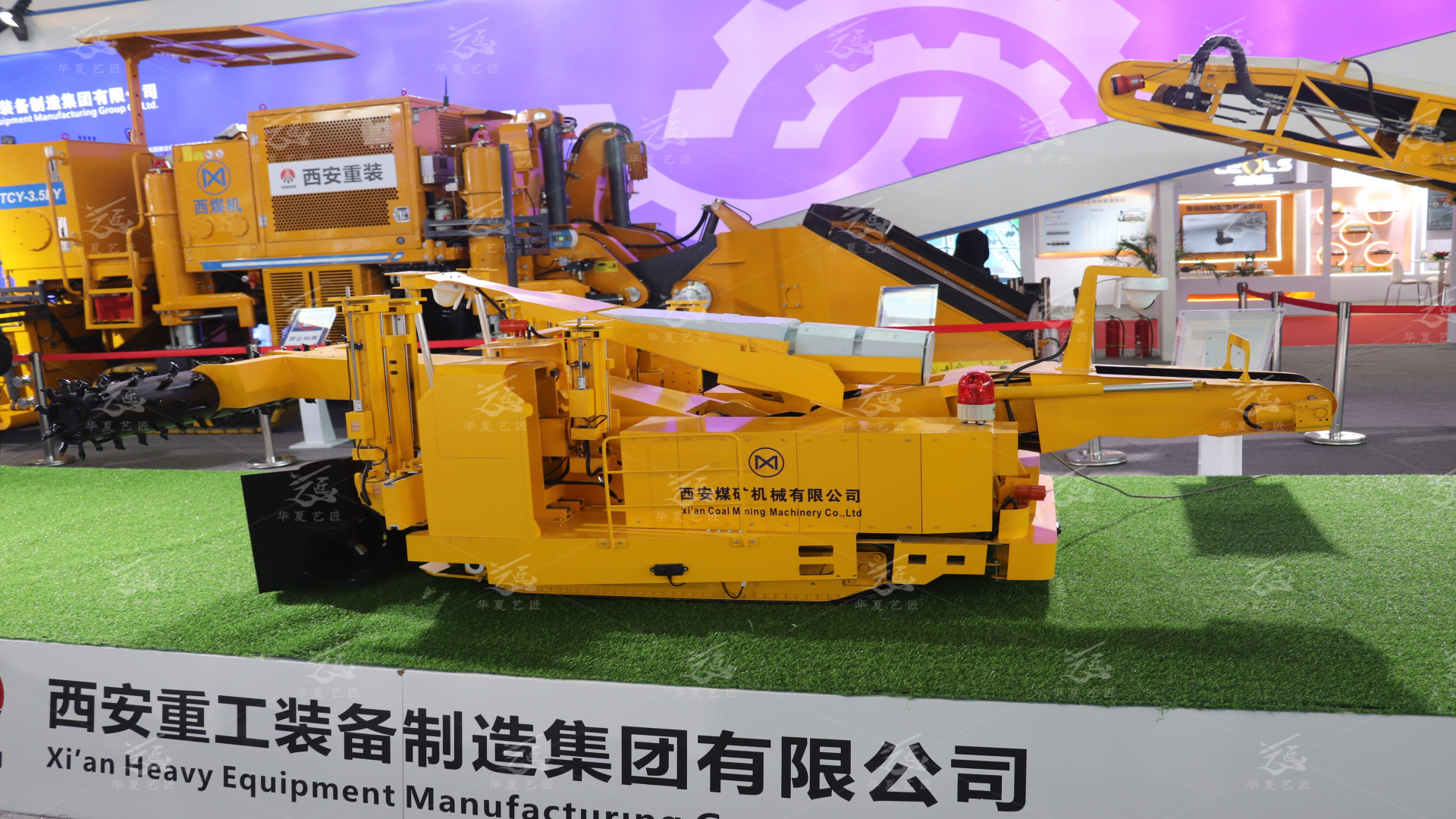

（三）模型结构与细节还原

模型严格按照真机的模块化结构进行 1: 比例复刻，核心部件的细节完整还原：

截割部：前端截割头采用黑色耐磨涂装，精准还原真机截齿的排列结构，配套的悬臂可实现俯仰、水平摆动动作，模拟掘进作业的核心姿态；

装载部：铲板与星轮装载机构细节清晰，完整还原了物料收集与输送的结构形态，直观呈现设备的装载作业原理；

行走部：履带底盘按真机比例复刻，带式履带与驱动轮、导向轮的结构完整制作，能够模拟设备在井下复杂地形的移动能力；

机身与控制部：黄色主机身完整还原了西安煤机的品牌标识、设备型号标注，尾部的液压油箱、电控箱等部件均按比例制作，顶部的红色警示灯可动态点亮，还原设备作业时的安全警示状态；

安全标识与涂装：模型完整复刻了真机的工业黄、黑、红配色方案，关键部位的安全警示标识（如 “悬臂下方严禁站人”）清晰呈现，完全符合煤矿装备的安全规范要求。

（四）模型的应用价值

展会展示场景：在国际矿业装备展等专业展会中，模型可直观呈现设备的结构组成与作业原理，帮助客户快速理解产品的核心性能优势；

教学实训场景：可作为煤矿院校、企业安全培训的可视化教具，帮助学员快速掌握掘进机的结构组成、作业流程与安全操作要点；

工业文化传播场景：作为智慧矿山建设标志性装备的仿真模型，可展示中国煤矿机械装备的技术实力，传递工业制造文化与装备升级成果。
