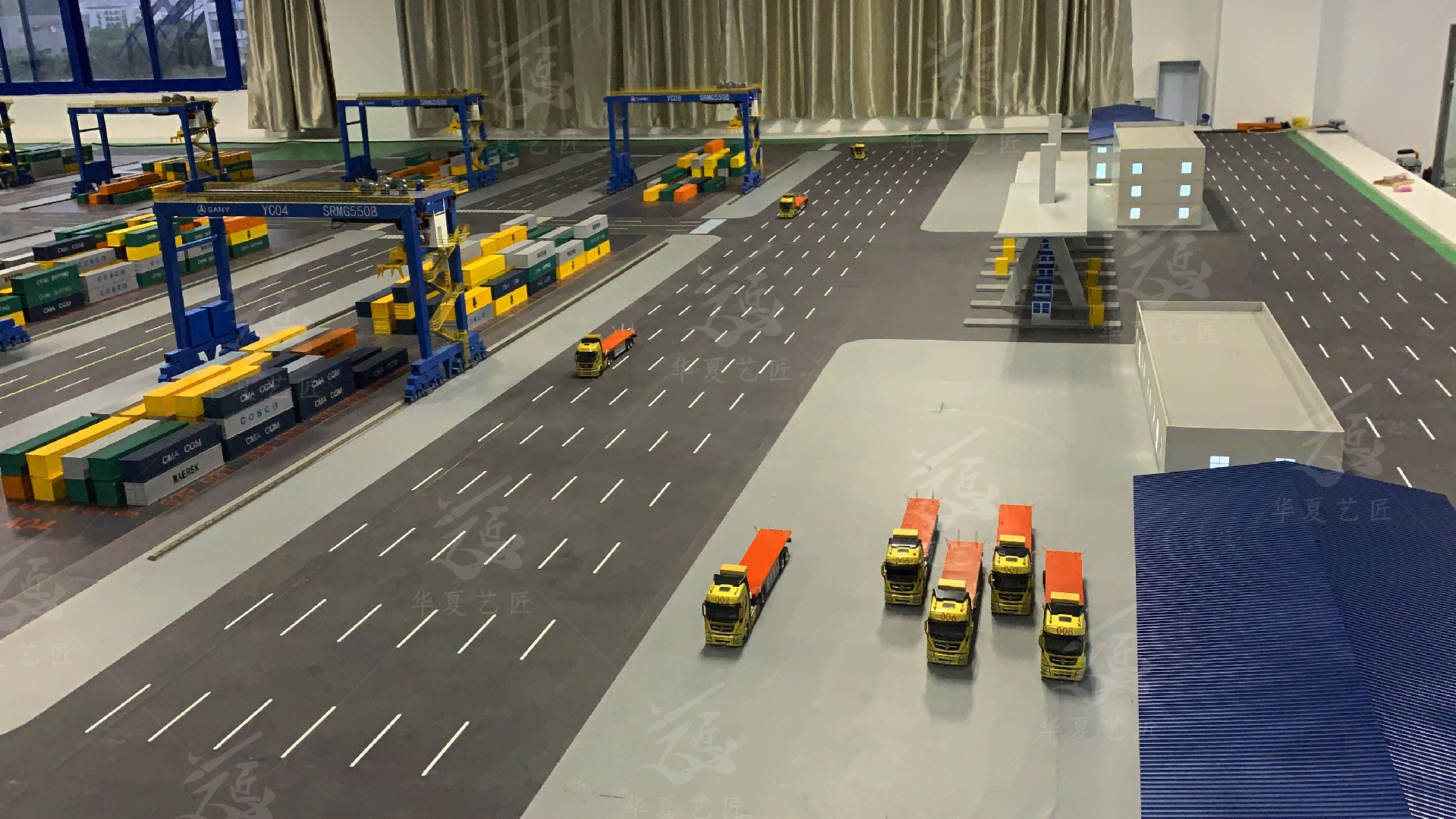

港口码头动态沙盘、控制采用PLC进行编程控制、可以进行二次开发
港口码头动态沙盘作为物流流程可视化与教学培训的重要载体，其控制系统需满足高可靠性、实时性和可扩展性。PLC（可编程逻辑控制器）凭借强大的工业控制能力成为核心控制单元，而二次开发则为功能定制与场景扩展提供了关键支撑。以下从技术架构、PLC选型、二次开发方向等方面展开分析。
PLC在港口动态沙盘控制中展现出显著适配性，其核心优势与应用场景如下：
高可靠性与抗干扰能力
PLC专为工业环境设计，具备模块化结构和强电磁兼容性，可稳定应对沙盘系统中电机驱动、传感器信号采集等复杂工况3。例如，通过分布式I/O模块连接沙盘内的 conveyor belt（传送带）、crane（起重机）等设备，实现多节点协同控制。
多维度控制功能支持
PLC支持顺序控制、运动控制、模拟量处理等多种控制策略，可精准模拟码头作业流程：
顺序控制：通过梯形图或SCL语言编写逻辑，实现装卸料小车的路径规划（如从泊位到堆场的自动转运）1；
运动控制：结合伺服电机与脉冲控制技术，模拟龙门吊的精确定位与速度调节3；
数据交互：通过Modbus、Profinet等协议与HMI（人机界面）通信，实时显示沙盘运行状态（如货物吞吐量、设备故障报警）。
快速部署与灵活扩展
PLC采用即插即用模块设计，可根据沙盘规模灵活增减I/O点数。例如，Siemens S7-1200系列支持最多16个扩展模块，满足从简易沙盘到复杂多区域模拟的需求1。
基于PLC的开放性架构，二次开发可从功能增强、场景定制、数据集成三个维度展开：
控制逻辑优化与功能扩展
自定义作业流程：通过PLC编程软件（如TIA Portal）修改控制算法，模拟特殊工况（如恶劣天气下的装卸调度）；
多设备联动控制：开发PLC与AGV（自动导引车）、智能传感器的协同逻辑，实现“无人码头”沙盘场景，例如通过视觉识别系统触发起重机自动避让障碍3。
人机交互界面（HMI）定制
3D动态建模：实时显示沙盘设备运行轨迹；
数据可视化：统计模拟作业效率、设备利用率等关键指标1；
基于组态软件（如WinCC、组态王）开发个性化监控界面，支持：
通过VBScript或C#编写脚本，实现HMI与PLC的数据双向交互（如参数远程设置、历史数据查询）。
与数字孪生平台的数据对接
故障预测：通过数据分析提前预警沙盘设备潜在故障；
教学培训：学员在虚拟环境中调试PLC程序，再同步至物理沙盘验证效果4。
利用PLC的OPC UA通信功能，将沙盘运行数据（如电机转速、物料位置）上传至数字孪生系统，构建虚实结合的仿真环境，支持：
二次开发过程中需应对以下技术难点：
| 挑战 | 解决方案 |
|---|---|
| 多设备同步控制精度不足 | 采用PLC的高速计数器与中断处理功能，将控制周期缩短至1ms级3 |
| 复杂场景下的逻辑冗余 | 引入结构化编程思想（如SCL语言中的函数块封装），减少重复代码并提升可读性 |
| 外部系统集成兼容性问题 | 使用标准化通信协议（如MQTT），开发中间件实现PLC与第三方系统（如数据库、云平台）的数据转换4 |
PLC型号选择
小型沙盘（≤50个控制节点）：推荐Siemens S7-200 SMART或Mitsubishi FX5U，成本低且编程简单1；
中大型沙盘（>50节点）：选用Siemens S7-1500或Rockwell ControlLogix，支持多轴运动控制与冗余设计3。
开发工具与资源
编程软件：TIA Portal（西门子）、GX Works3（三菱）；
二次开发文档：参考PLC厂商提供的SDK（如Siemens Openness API）及工业控制社区案例（如CSDN博客中的港口PLC程序模板）1。
PLC控制系统为港口码头动态沙盘提供了稳定、灵活的技术底座，而二次开发则赋予其“按需定制”的能力。通过控制逻辑优化、人机界面开发与数字孪生集成，可实现从静态演示到动态仿真、从单一流程到多场景模拟的升级，为教学培训、科研实验及物流方案验证提供强大支持。未来，结合AI算法（如基于机器学习的流量预测）与边缘计算技术，PLC控制系统将进一步向智能化、无人化方向拓展。
