（一）整体架构与分区设计

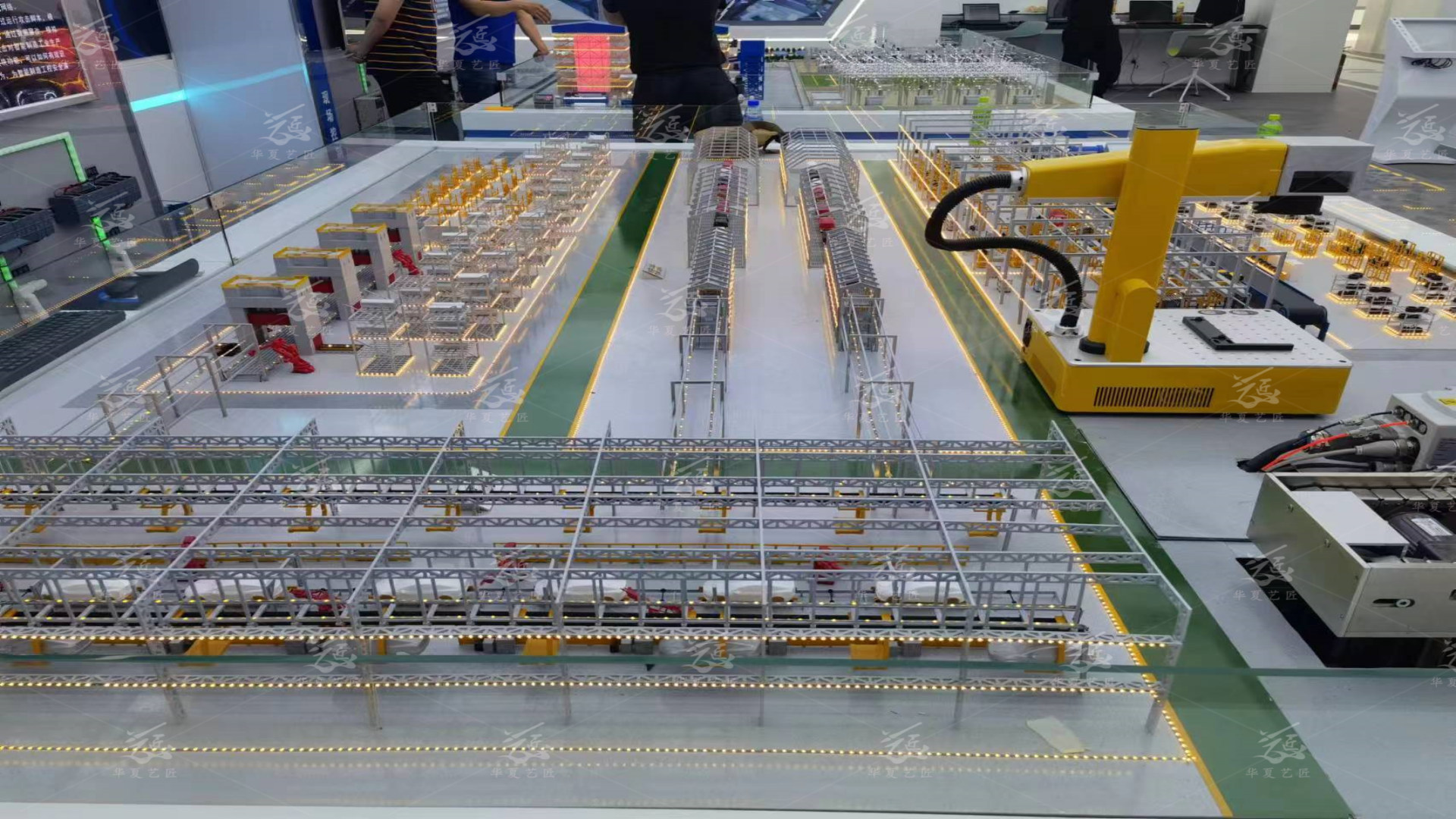

模型整体分为左侧数控加工单元区、中部工业机器人集群区、右侧辅助产线展示区、后方科普图文 + 数字大屏展示区四大功能分区，底座采用一体化白蓝撞色烤漆展台，工业风与科技展示空间结合，适配展厅常态化静态陈列 + 动态演示双场景：

左侧数控加工主机单元

还原工业 CNC 数控加工机床实体结构，设备箱体、黄色安全防护顶罩、设备警示标识、状态指示灯全部等比例复刻工业原厂设备；内置数控驱动与安全联锁模块，可模拟工件上料、切削加工、设备故障停机等工况，用来演示设备端工控漏洞风险（恶意篡改加工参数、设备非法启停）与设备安全防护（安全联锁、固件加密防护）。

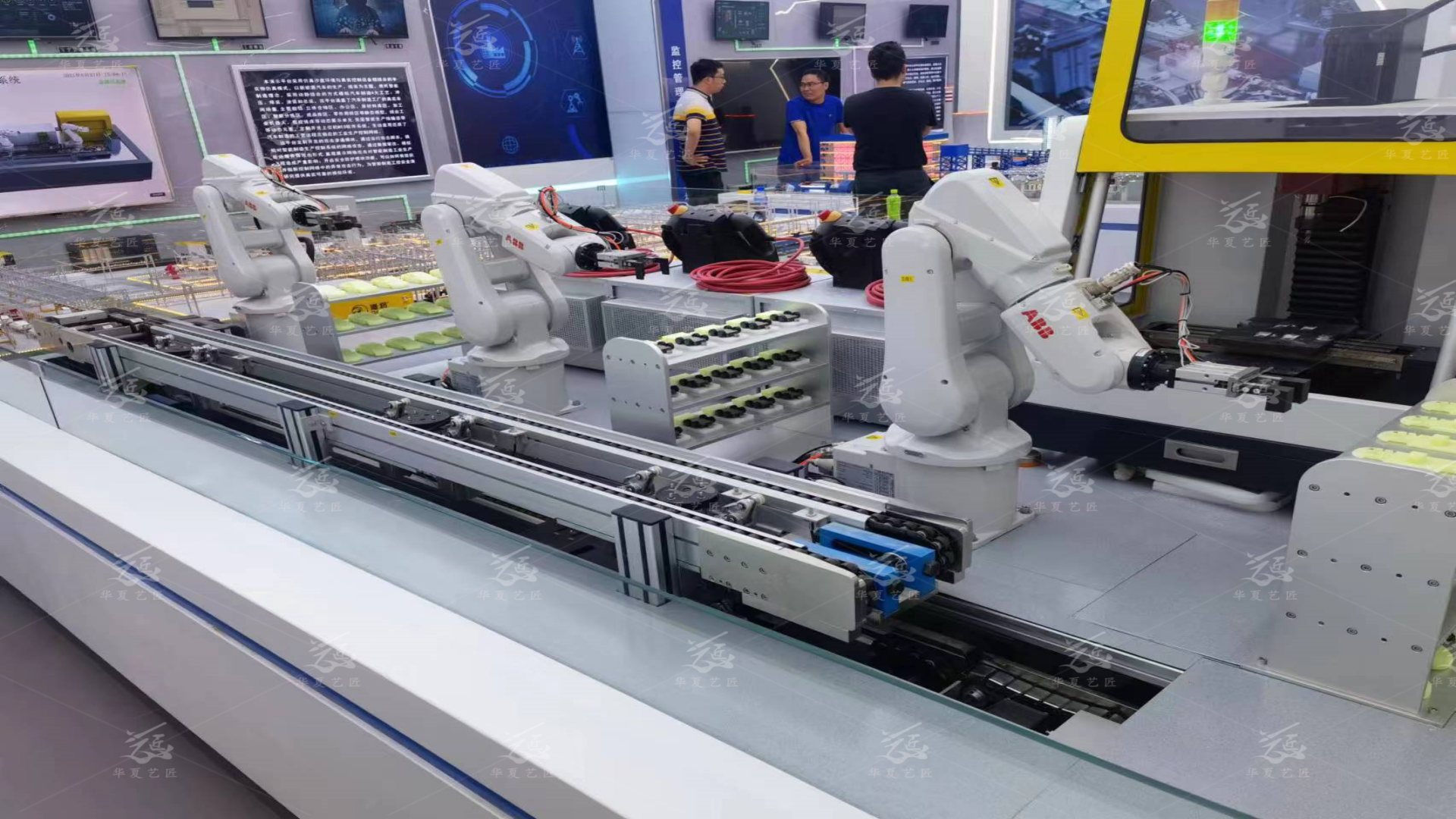

中部 ABB 工业机器人控制集群

搭载 2 台工业六轴协作机械臂 + 3 组原装工控驱动控制柜（带手持示教器、急停安全按钮、工业接线端子），机器人可完成取料、转运、对接加工工位的协同动作；3 组独立控制柜模拟工厂多工段分布式工控架构，用于演示多设备组网后的内网入侵风险、分区隔离防护、权限分级管控等工控安全核心知识点。

右侧辅助工艺展示模块

透明玻璃防护区内布置微型工件料仓、成品收纳模组，还原产线末端下料、成品检测工序，补充全产线工艺流程闭环。

后侧科普与数字交互区

中间墙面文字展板：主题《工控安全防护体系发展》，科普文案围绕国家智能制造战略落地，梳理国内工控安全发展脉络：伴随智能制造推进，智能工厂工业网络安全体系逐步落地落地，针对产线全业务流程，落地分级安全防护，依托大数据协同安全方案，动态监测运行态势，实现事前预警、过程防护、事后全溯源的闭环防护，构建全维度工控安全防护体系，提升智能制造领域工业控制系统整体安全水平。

右侧弧形工业风数字大屏：内置齿轮、工业芯片科技视觉画面，可联动沙盘播放工控安全科普短片、产线数字孪生监控画面，实现虚实结合展示。

（二）核心演示功能（安全防护全维度演示）

产线正常工况演示

系统下发合规指令，数控机床启停加工、机械臂依次完成取料转运、全产线联动运转，还原无网络攻击下智能工厂自动化生产常态，展示安全防护体系正常运行时的稳定生产效果。

工控安全风险模拟演示

模拟外网黑客入侵、内网病毒渗透场景：远程恶意篡改工控参数，出现机床非正常启停、机器人动作错乱等故障，直观暴露传统无防护工控系统面临的生产安全隐患。

分层安全防护落地演示

依次启用边界防火墙、设备固件防护、内网分区隔离、操作权限管控四层防护机制，再次发起模拟攻击，系统自动拦截非法指令、锁定故障点位、上报安全告警，分步演示现代工控安全 “边界 - 网络 - 终端 - 数据” 全链条防护能力，完整诠释国内工控安全体系迭代升级的落地价值。

（三）应用场景

政企科普展馆：工业安全主题展厅常设展品，面向来访政企人员科普工业信息安全；

院校实训教学：自动化、网络安全专业教具，实操学习工控攻防与工业防护知识；

企业安全教育：制造企业安全培训教具，提升产线运维人员工控安全防范意识。
